全球领先的表面张力仪测量技术——精确快速测量动静态表面张力

热线:020-66610888,66610899,66610699,15505366688 Email: modeng7@163.com

摩登7平台合作客户


拜耳公司

同济大学

同济大学


联合大学

宝洁公司

美国保洁

强生=

美国强生

瑞士罗氏

瑞士罗氏

当前位置首页 > 新闻中心

差示扫描量热仪使用注意事项有哪些?

来源:本站原创 浏览 346 次 发布时间:2019-08-01

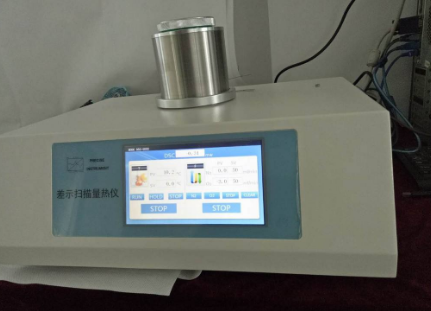

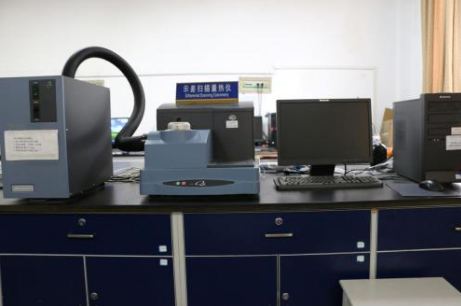

关于差示扫描量热仪使用注意事项


1.为保证差示扫描量热仪正常使用,样品在测试温度范围内不能发生热分解,与金属铝不起反应,无腐蚀。被测量的试样若在升温过程中能产生大量气体,或能引起爆炸的都不能使用该差示扫描量热仪。因此,测试前应对样品的性质有大概了解。

2.检查差示扫描量热仪所有连接是否正确,所用气体是否充足,工具是否齐全。


3.试验中,若选择铝坩埚为样品皿,试验的最高温度不可超过550℃。若实验中最高温度超过550℃,则可选用陶瓷坩埚。


4.实验室室温控制在20℃-30℃,温度较为恒定的情况下实验结果精确度和重复性较高。室温较高的情况下需开空调以保证环境温度在短期内相对恒温。


5.为确保试验结果的准确性,使用差示扫描量热仪时先空烧(不放任何样品和参比物)30分钟左右。


6.差示扫描量热仪长时间不用,再次使用时,务必空烧两到三次,可以将:温度设为400℃,速率设为10℃/min,恒温设为0min,按【运行】键。


7.坩埚底要平,无锯齿形或弯曲,否则传热不良。


8.制备DSC样品时,不要把样品洒在坩埚边缘,以免污染传感器,破坏差示扫描量热仪。坩埚的底部及所有外表面上均不能沾附样品及杂质,避免影响实验结果。


9.试样用量要适宜,不宜过多,也不宜过少。固体样品一般为20mg左右。液体样品不超过坩埚容量的三分之二。如样品用量另有要求,根据要求确定用量。

10.对于无机试样可以事先进行研磨、过筛;对于高分子试样应尽量做到均匀;纤维可以做成1~2mm的同样长度;粉状试样应压实。


11.坩埚放在支持器中固定位置上,试样用量少时要均匀平铺在坩埚底部,不要堆在一侧;若试样是颗粒,需要放在坩埚中央位置。


12.升温速率一般情况下选择10~20℃/min。过大会使曲线产生漂移,降低分辨力;过小测定时间长。


13.不得使用硬物清洁样品托及实验区,以免对差示扫描量热仪造成不可逆损害。


14.如果实验区有灰尘或其他粉末状杂物应使用洗耳球吹干净,慎用嘴吹而迷眼。


15.实验区污染严重时,可以将:温度设为500℃,速率设为20℃/min,恒温设为0min,按【运行】键。


16.采集数据的过程中应避免差示扫描量热仪周围有明显的震动,严禁打开上盖,轻微的碰及差示扫描量热仪前部就会在DSC曲线上产生明显的峰谷。


17.不要在采集数据的过程中调节净化气体的流量,因为气体流量的轻微改变会对DSC曲线产生影响。


18.实验结束后,千万小心DSC的炉盖,用镊子轻拿轻放,避免被烫或者炉盖损坏。


19.电源:AC220V,50HZ,功耗2000W。


20.断开数据线,关闭差示扫描量热仪之前必须先关闭软件。以防止联机、通讯失误。(此问题在XP、SP3系统中会发现,其他系统未试验过)。

本文关键字: 相关标签:差示扫描量热仪 温度 实验

返回列表
