全球领先的表面张力仪测量技术——精确快速测量动静态表面张力

热线:020-66610888,66610899,66610699,15505366688 Email: modeng7@163.com

摩登7平台合作客户


拜耳公司

同济大学

同济大学


联合大学

宝洁公司

美国保洁

强生=

美国强生

瑞士罗氏

瑞士罗氏

当前位置首页 > 新闻中心

差热分析仪同一试样中差热曲线结果有差异的原因分析

来源:本站原创 浏览 433 次 发布时间:2019-08-07

差热分析仪同一试样中差热曲线结果有差异的原因分析

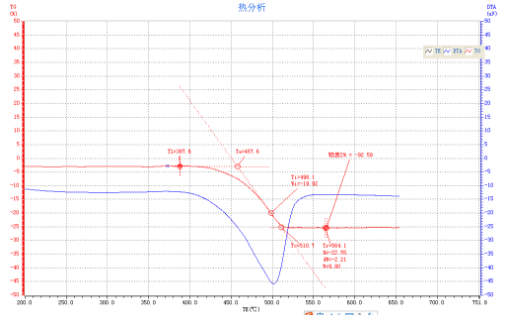

差热分析操作简单,但在实际工作中往往发现同一试样在不同仪器上测量,或不同的人在同一仪器上测量,所得到的差热曲线结果有差异。峰的最高温度、形状、面积和峰值大小都会发生一定变化。其主要原因是因为热量与许多因素有关,传热情况比较复杂所造成的。一般说来,一是仪器,二是样品。虽然影响因素很多,但只要严格控制某种条件,仍可获得较好的重现性。


(1)气氛和压力的选择


气氛和压力可以影响样品化学反应和物理变化的平衡温度、峰形。因此,必须根据样品的性质选择适当的气氛和压力,有的样品易氧化,可以通入N2、Ne等惰性气体。

(2)升温速率的影响和选择


升温速率不仅影响峰温的位置,而且影响峰面积的大小,一般来说,在较快的升温速率下峰面积变大,峰变尖锐。但是快的升温速率使试样分解偏离平衡条件的程度也大,因而易使基线漂移。更主要的可能导致相邻两个峰重叠,分辨力下降。较慢的升温速率,基线漂移小,使体系接近平衡条件,得到宽而浅的峰,也能使相邻两峰更好地分离,因而分辨力高。但测定时间长,需要仪器的灵敏度高。一般情况下选择8度·min-1~12度·min-1为宜。


(3)试样的预处理及用量


试样用量大,易使相邻两峰重叠,降低了分辨力。一般尽可能减少用量,zui多大至毫克。样品的颗粒度在100目~200目左右,颗粒小可以改善导热条件,但太细可能会破坏样品的结晶度。对易分解产生气体的样品,颗粒应大一些。参比物的颗粒、装填情况及紧密程度应与试样一致,以减少基线的漂移。

(4)参比物的选择


要获得平稳的基线,参比物的选择很重要。要求参比物在加热或冷却过程中不发生任何变化,在整个升温过程中参比物的比热、导热系数、粒度尽可能与试样一致或相近。


常用α-三氧化二铝Al2O3)或煅烧过的氧化镁(MgO)或石英砂作参比物。如分析试样为金属,也可以用金属镍粉作参比物。如果试样与参比物的热性质相差很远,则可用稀释试样的方法解决,主要是减少反应剧烈程度;如果试样加热过程中有气体产生时,可以减少气体大量出现,以免使试样冲出。选择的稀释剂不能与试样有任何化学反应或催化反应,常用的稀释剂有SiC、铁粉、Fe2O3、玻璃珠Al2O等。


(5)纸速的选择


在相同的实验条件下,同一试样如走纸速度快,峰的面积大,但峰的形状平坦,误差小;走纸速率小,峰面积小。因此,要根据不同样品选择适当的走纸速度。不同条件的选择都会影响差热曲线,除上述外还有许多因素,诸如样品管的材料、大小和形状、热电偶的材质以及热电偶插在试样和参比物中的位置等。市售的差热仪,以上因素都已固定,但自己装配的差热仪就要考虑这些因素。

本文关键字: 相关标签:差热分析仪 差热曲线

返回列表
