摩登7平台合作客户/
拜耳公司 |
同济大学 |
联合大学 |
美国保洁 |
美国强生 |
瑞士罗氏 |
相关新闻Info
-
> 辽河油田原油的石油酸、石油碱组分萃取过程、结构表征及界面张力测量——结果与讨论、结论
> FYXF-3煤粉悬浮剂润湿吸附性能、伤害性能及在煤层气压裂改造现场的实施方案（二）
> 超亲水超疏油复合网膜的制备及其油水分离性能研究
> 液体表面张力受力分析图：原理、数学模型、应用与实例
> 脂质纳米粒在各领域的应用
> pH、温度、盐度、碳源对 解烃菌BD-2产生物表面活性剂的影响——摘要、前言
> 泡泡消烟原理，不同质量分数碱剂发泡液表面张力的测试结果
> 新型助排剂配方组分、对表/界面性能的影响及助排效果（二）
> 研究发现：水解聚丙烯酰胺HPAM降低油水界面张力能力极其有限（二）
> 陶瓷墨水中5种色料生产制造工艺流程

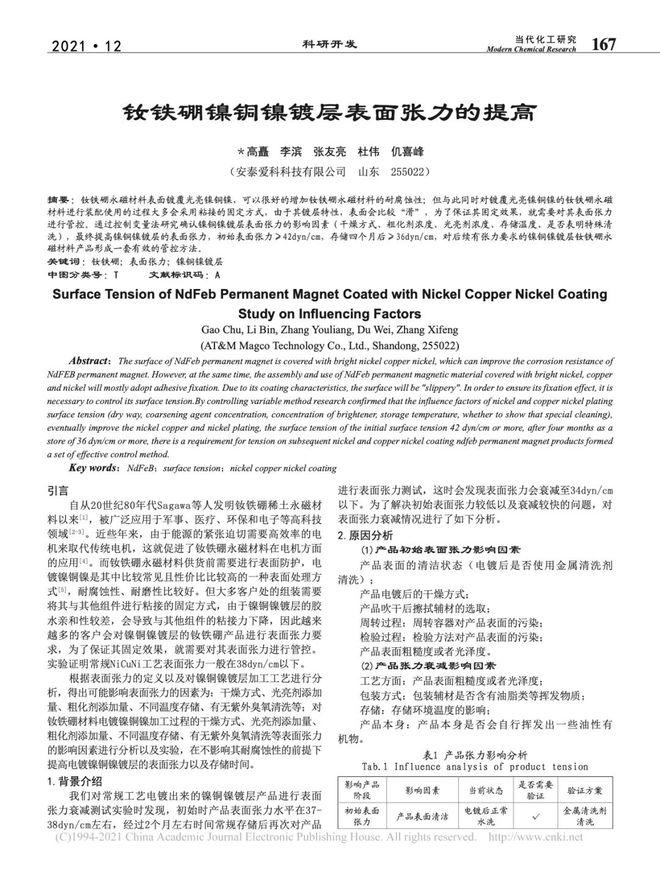

钕铁硼镍铜镍镀层表面张力的提高
来源：找磁材 浏览 1238 次 发布时间:2022-10-12

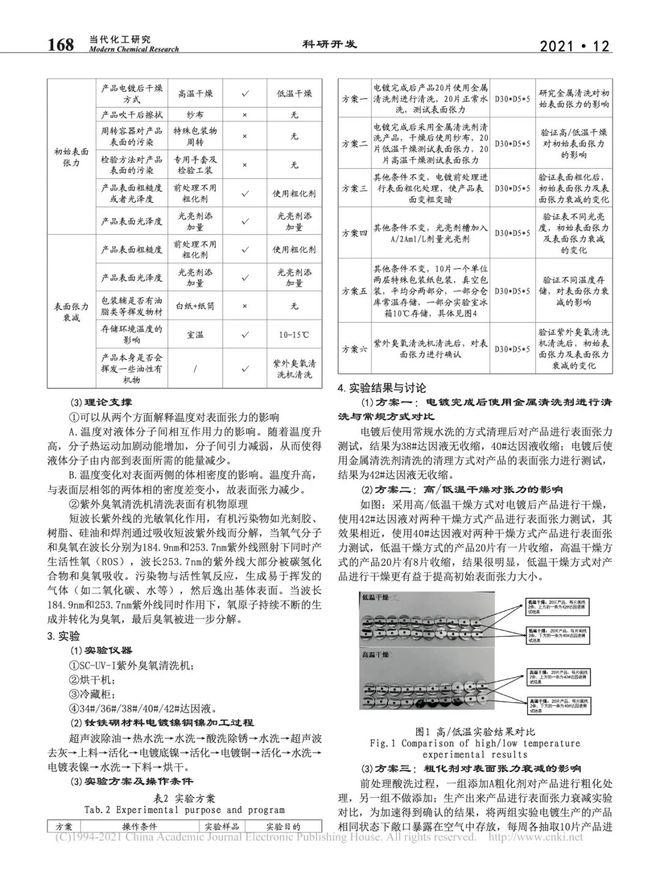

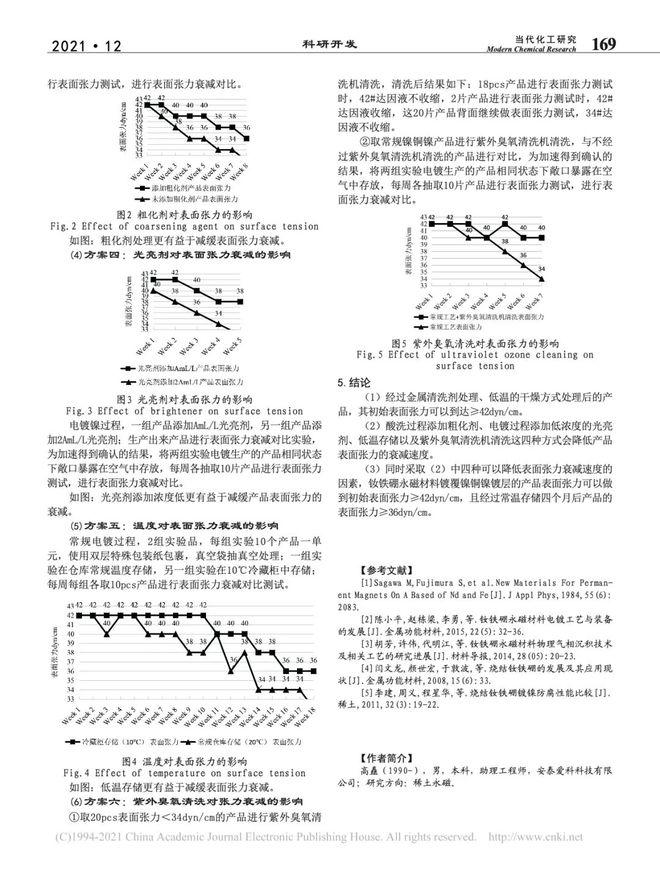

摘要：钕铁硼永磁材料表面镀覆光亮镍铜镍,可以很好的增加钕铁硼永磁材料的耐腐蚀性;但与此同时对镀覆光亮镍铜镍的钕铁硼永磁材料进行装配使用的过程大多会采用粘接的固定方式,由于其镀层特性,表面会比较"滑",为了保证其固定效果,就需要对其表面张力进行管控。通过控制变量法研究确认镍铜镍镀层表面张力的影响因素（干燥方式、粗化剂浓度、光亮剂浓度、存储温度、是否表明特殊清洗）,最终提高镍铜镍镀层的表面张力,初始表面张力≥42dyn/cm,存储四个月后≥36dyn/cm,对后续有张力要求的镍铜镍镀层钕铁硼永磁材料产品形成一套有效的管控方法。
